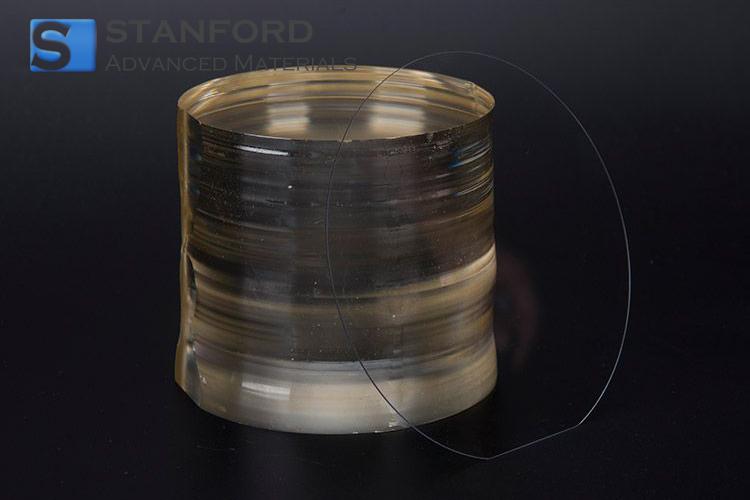

Descrizione del cristallo di niobato di litio
Ilcristallo di niobato di litio è un materiale inorganico e un cristallo negativo con proprietà piezoelettriche, ferroelettriche, fotoelettriche, ottiche non lineari e termoelettriche. Ha un effetto ottico di rifrazione. È un buon materiale di conversione piezoelettrica. Come materiale elettro-ottico per la comunicazione ottica, è ampiamente utilizzato negli oscillatori parametrici, nei dispositivi a doppia frequenza, acustici e ottici e nei modulatori ottici. Il drogaggio di MgO può migliorare efficacemente il valore della valvola di resistenza ai danni del cristallo.
Specifiche del cristallo di niobato di litio
|
Grado:
|
Grado ottico LiNbO3
|
Grado SAW LiNbO3
|
|
Orientamento
|
Taglio X, taglio Z (+/-0,2°)
|
Taglio Z, taglio Y,
Taglio a Y 36°, Taglio a Y 64°, Taglio a Y 128°
|
|
Orientamento primario Piatto
|
22 mm+/-2 mm (3 pollici)
32 mm+/-2 mm (4 pollici)
|
22 mm+/-2 mm (3 pollici)
32 mm+/-2 mm (4 pollici)
|
|
Dimensioni standard
|
φ3" (76,2 mm) +/-0,3 mm
φ4" (100 mm) +/-0,3 mm
φ6" (150 mm) +/-0,3 mm
10x10 mm +/-0,1 mm
O altri
|
φ3" (76,2 mm) +/-0,3 mm
φ4" (100 mm) +/-0,3 mm
φ6" (150 mm) +/-0,3 mm
10x10 mm +/-0,1 mm
O altri
|
|
Spessore
|
500μm +/-20μm
1000μm +/-20μm
350μm +/-20μm
O wafer ultra sottile 20~60μm
|
500μm +/-20μm
1000μm +/-20μm
350μm +/-20μm
O wafer ultra sottile 20~60μm
|
|
Lucidatura
|
Singolo o entrambi i lati lucidati
Finitura superficiale: 20/10 o 10/5
|
Lucidatura singola o su entrambi i lati
Finitura superficiale: 20/10 o 10/5
|
|
TTV
|
≤10um
|
≤10um
|
|
Temperatura di Curie
|
1142℃ +/-0.7℃
|
1142℃ +/-3℃
|
|
Smusso del bordo
|
Arrotondamento del bordo
|
Arrotondamento dei bordi
|
|
Proprietà principali
|
|
Struttura del cristallo
|
Trigonale
|
|
Costante di latice
|
a=0,515Å, c=13,863Å, Z=6Å
|
|
Punto di fusione
|
1250±5℃
|
|
Punto di Curie
|
1140±5℃
|
|
Durezza Mohs
|
5
|
|
Densità
|
4,64 g/cm3
|
|
Costante dielettrica
|
ε11/ε0=85; ε33/ε0=29,5
|
|
Coefficiente di espansione termica
|
a1=a2=2×10-6/℃, a3=2,2×10-6/℃ a 25℃
|
|
Conducibilità termica
|
38 W /m /K @ 25℃
|
|
Gamma di trasmissione
|
370-5000nm
|
|
Costante piezoelettrica
|
d22=2,04×10-11C/N, d33=0,6×10-11C/N, d15=7×10-11C/N, d31=-0,1×10-11C/N
|
|
Coefficiente E-O
|
gT33=32pm/V, gS33=31pm/V；gT31=10pm/V, gS31=8,6pm/V
gT22=6,8pm/V, gS22=3,4pm/V
|
|
Indici di rifrazione
|
no=2,2827±0,0003 ne=2,1928± 0,0003
|
|
Proprietà ottiche
|
|
Dimensioni
|
4", 6"
|
|
Spessore del wafer
|
0,25, 0,35, 0,50 mm o personalizzato
|
|
Orientamento
|
Y42°/Y36°/Y128°/X/Y/Z, o personalizzato
|
|
Processo di superficie
|
Lucidatura su singoli/doppi lati
|
|
TTV
|
<10um
|
|
SFIORAMENTO
|
±(25um~40um)
|
|
Orditura
|
≤35um
|
|
Ruvidità
|
Ra≤10Å
|
|
Smusso
|
≤0,1mm@45°
|
Applicazioni del cristallo di niobato di litio
- Utilizzato in trasduttori interdigitali, EO, rivelatori piroelettrici IR, ecc.
- Utilizzato come materiale di substrato per filtri RF a onde acustiche superficiali (SAW).
- Utilizzato nell'ottica lineare, nei rilevatori di movimento e nei telefoni cellulari per le sue proprietà ottiche, piezoelettriche e piroelettriche.
Imballaggio del cristallo di niobato di litio
Il nostro cristallo di niobato di litio viene trattato con cura durante lo stoccaggio e il trasporto per preservare la qualità del prodotto nelle sue condizioni originali.
