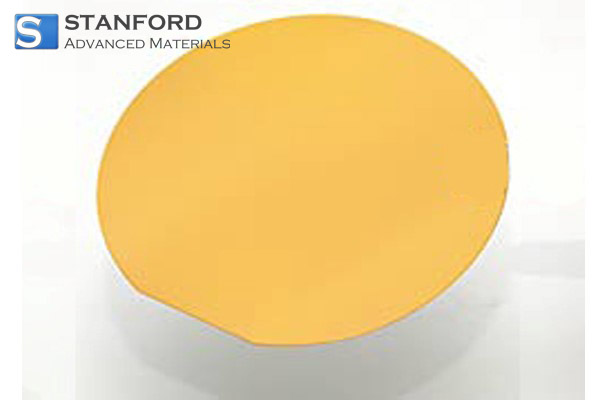

CY3437 Wafer di silicio placcato in oro (substrato SiO2/Si rivestito di Au/Cr)

Catalogo no.	CY3437
Composizioni	Au, Cr, SiO2, Si
Resistività	<0,005 ohm.cm
Dimensione del substrato	Diametro 4" +/- 0,5 mm x 0,5 mm
Lucidatura	Un lato lucidato
Rugosità della superficie	< 10 A RMS

Ilsubstrato SiO2/Si rivestito di Au/Cr può essere utilizzato nel campo delle nanotecnologie, nella microscopia elettronica a scansione (SEM), nella microscopia a forza atomica (AFM) e in altri campi del microscopio a scansione. Stanford Advanced Materials (SAM) ha una ricca esperienza nella produzione e fornitura di prodotti ottici di alta qualità.

Prodotti correlati: Film di alluminio su wafer di silicio, substrato di SiO2/Si rivestito di Au/Ti, substrato di SiO2/Si rivestito di Pt, wafer di silicio placcato con Ag.

Richiesta

sc/1622701847-normal-au-cr-coated-sio2-si-substrate.jpg

Descrizione

Specificazione

ULTIMO RACCOMANDATO

sc/1638327002-normal-magnesium-fluoride-crystal.jpg

CY0104 Cristallo di fluoruro di magnesio (cristallo MgF2)

CY0106 Cristallo di fluoruro di bario

CY0474 Cristalli legati alla diffusione

CY0476 Ortovanadato di ittrio drogato di neodimio (Nd:YVO4)

CY0477 Ortovanadato di gadolinio drogato di neodimio (Nd:GdVO4)

CY0478 Nd:YAG (granato di alluminio e ittrio drogato con neodimio)

CY0479 Nd:KGW (cristallo di potassio-gadolinio tungstato drogato al neodimio)

CY0481 Ti:Zaffiro (cristallo di zaffiro drogato con titanio)

OP0482 Granato di ittrio-alluminio drogato (Yb:YAG)

Richiedi un preventivo

Inviaci una richiesta ora per scoprire ulteriori informazioni e gli ultimi prezzi, grazie!

* Il suo nome

* La sua email

* Nome del prodotto

* Il vostro telefono

* Paese

Stati Uniti

Commenti

* Codice di controllo

Composizione	Au, Cr, SiO2, Si
Pellicola	Au(111)=50 nm, ~ 50 nm a temperatura ambiente Cr=5 nm SiO2=300 nm Si(100) P drogato tipo B ~525 um Grado primario
Resistività	<0,005 ohm.cm
Dimensioni del substrato	4" di diametro +/- 0,5 mm x 0,5 mm
Lucidatura	Lucidato su un lato
Rugosità della superficie	< 10 A RMS

Composizione	Au, Cr, SiO2, Si
Film	Au(111)=50 nm, ~ 50 nm a temperatura ambiente Cr=5 nm SiO2=300 nm Si(100) P drogato tipo B ~525 um Grado primario
Resistività	<0,005 ohm.cm
Dimensioni del substrato	4" di diametro +/- 0,5 mm x 0,5 mm
Lucidatura	Lucidato su un lato
Rugosità della superficie	< 10 A RMS
